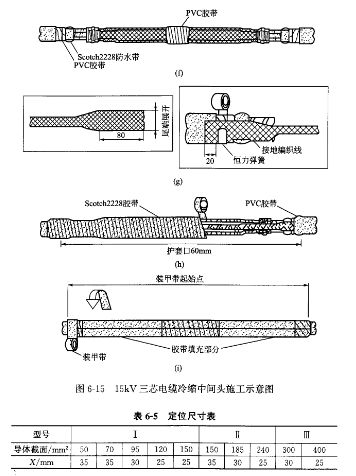

   绕包PVC胶带 如图⒍15(o所示,用PVC胶带半叠绕2层将固定屏蔽铜网的恒力弹簧包覆住。注意绕包层表面应连续、光滑。其他各相照此方法施工。

   绑扎电缆 用PVC胶带将电缆三芯紧密地绑扎在一起。注意应尽量绑扎紧。

   绕包防水带 如图6-15(D所示,在电缆两端的内衬层上绕包一层⒌ot山2228防水带做防水保护。如果需要将钢带接地与铜屏蔽接地分离时,还应用Scotch2228防水带将电缆两端内衬层之间统包一层。注意涂胶黏剂的一面朝外,绕包层表面应连续、光滑。

   安装铠装接地编织线 如图6-15(g)所示,将编织线两端各展开80mm,贴附在电缆接头两端的防水带、钢带上,并与电缆外护套搭接20mm。然后用恒力弹簧将编织线固定在电缆钢带上(搭接在电缆外护套上的部分反折回来一并固定在钢带上)。

   绕包PVC胶带 如图6-15(h)所示,用PVC胶带半叠绕2层将电缆两端的铠装层和固定编织线的恒力弹簧包覆住。注意不要包在Scotch2228防水带上,绕包层表面应连续、光滑。

   绕包防水带 在整个接头处半叠绕⒌otch2228防水带做防水保护,并与两端护套搭接60mm。注意防水带涂胶黏剂的一面朝里,绕包层表面应连续、光滑。

   绕包装甲带 如图⒍15(i)所示,在整个接头处半叠绕装甲带做机械保护,并覆盖全部防水带。注意绕包层表面应连续、光滑;为得到最佳效果,30min内不得移动电缆。
