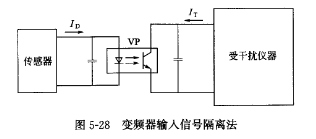

信号隔离 在某些传输线较长,并采用电流信号的场合,可以在信号侧用光耦合器进行隔离,如图⒌⒛所示。光耦合器以光为媒介传输电信号。它对输人、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。光耦合器一般由三部分组成:光的发射、光的接收及信号放大。输人的电信号驱动发光二极管,使之发出一定波长的光,被光探测器接收而产生光电流,再经过进一步放大后输出。这就完成了电一光一电的转换,从而起到输人、输出、隔离的作用。由于光耦合器输人输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输人端属于电流型工作的低阻元件,因而具有很强的共模抑制能力。所以,它在长线传输信息中作为终端隔离元件可以大大提高信噪比。
