 变频器的抗干扰措施有哪些?

   针对上述变频器谐波干扰不同传播方式,可以采取各种相应的

抗干扰措施,主要有如下方法。

    (1)变频器侧

   ①对于通过感应方式(包括电磁感应和静电感应)的干扰信号,主要通过正确的电缆选型和规范布线来削弱。

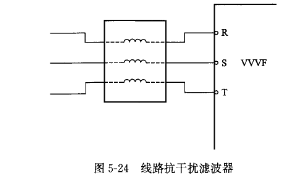

   ②对于通过线路传播的干扰信号,主要通过增大线路在干扰频率下的阻抗来削弱。有效的方法是在变频器输入侧串八电抗器,如图5-24所示电抗器在基频下的阻抗是微不足道但对于频率较高的谐波电流却呈现出很高的阻抗,起到有效的抑制作用。

   ③对于通过辐射传播的干扰信号,主要通过吸收的方法来削弱。在变频器输入侧,有变频器生产厂商提供如图⒌25所示的“无线电抗干扰滤波器”来削弱干扰。在变频器输出侧和电动机之间串人滤波电抗器LD不仅可以削弱输出电流中的谐波成分,起到抗干扰的作用,还削弱了电动机中因谐波电流引起的附加转矩,改善了电动机的运行特性。

    图⒌25 无线电抗干扰滤波器

   需要特别注意的是,在变频器输出侧绝对不允许用电容器来吸收谐波电流,如图5-26所示,在逆变管导通瞬间,会出现峰值很大的充电电流或放电电流,造成逆变管损坏。
