   变频器谐波如何通过感应耦合方式传播?

   当变频器的输人电路或输出电路与其他设备的电路挨得很近时,变频器的高次谐波信号将通过感应的方式耦合到其他设备中去。感应的方式有如下两种。

   (1)电磁感应方式 这是电流干扰信号的主要传播方式。由于变频器的输人电流和输出电流中的高频成分要产生高频磁场,该磁场的高频磁力线穿过其他设各的控制线路而产生感应干扰电流,如图⒌21所示。

   电磁感应方式产生的干扰电流,是以控制电路为回路,并将迭加到控制电流上去,如图⒌21右下角所示。具有这种特点的干扰信号,通常称为差模干扰信号。

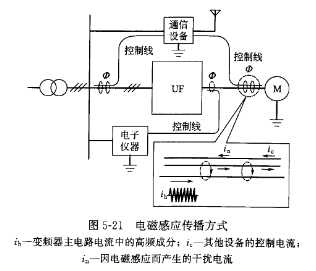

    图⒌21 电磁感应传播方式

   变频器主电路电流中的高频成分;氵c一其他设备的控制电流;因电磁感应而产生的干扰电流

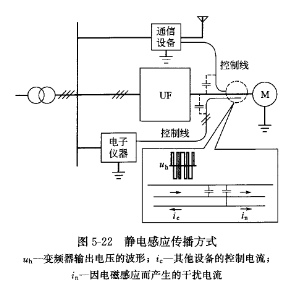

   (2)静电感应方式 这是电压干扰信号的主要传播方式。是变频器输出的高频电压波通过线路的分布电容传播给控制电路的,如图⒌22所示。静电感应方式产生的干扰电流在两根控制线内的瞬间电流将具

有相同的方向,它们共同与大地构成回路,如图⒌22右下角所示。

具有这种特点的干扰信号,通常称为共模干扰信号。
