变频器内部主电路有哪些组成部分?

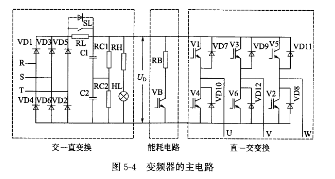

   不同系列交一直一交变频器内部的主体电路基本相同,图⒌4为变频器的主电路,由交一直变换电路、能耗电路和直一交变换电

路3个部分组成。

    交一直变换       能耗电路      直一交变换

    图⒌4 变频器的主电路

    变频器交一直变换主电路工作原理是什么?

    直变换电路就是整流和滤波电路,其任务是把电源的三相(或单相)交流电变换成平稳的直流电。由于整流后的直流电压较高,且不允许再降低,因此,在电路结构上具有特殊性。

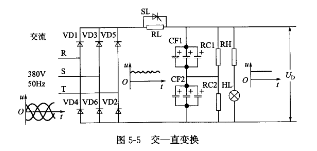

   全波整流电路 在SPWM变频器中,大多采用桥式全波整流电路。在中、小容量的变频器中,整流器件采用不可控的整流二极管或二极管模块,如图⒌5中的VD1~VD6所示。当三相线电压为380V时,整流后的峰值电压为537V,平均电压为515V。
