测试结果分析

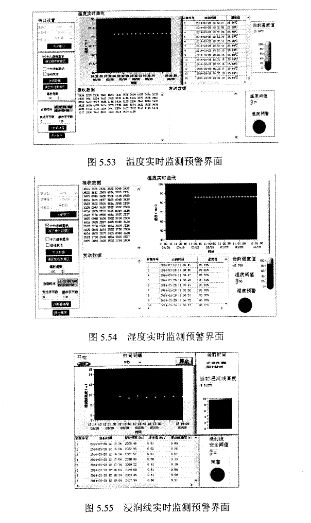

   实验数据的采集时间为⒛14年3月28号上午十一点,天气实况为小雨,实时温度值为25°C左右,相对湿度值为85%左右。图5,53、图5.“分别为上位机管理系统实时温度、K3PE0E000M-XGC2湿度数据监测预警界面,为了便于观测实时监测数据,在节点程序中设定每个终端节点间隔ls采集一次温湿度数据,并发送至路由器节点,路由器节点每隔1s发送一次数据包到协调器节点。监测数据上传至上位机管理系统时,必须先按照两种数据传输协议进行温度、湿度数据的提取、解析,再将数据发送至各个监测参数界面进行实时显示。

   浸润线高度、库水位、坝体位移测试都需要通过节点软件编程实现数据的模拟发送。以浸润线监测为例,振弦式渗压传感器监测过程中根据生产厂家标定的压力一频率转换数据表,将当前所测的频率值转化为相应的渗压值,进而得出浸润线高度值。如图5,55所示为采样间隔为30s,节点模拟发送浸润线采集数据时的浸润线数据实时更新情况。
