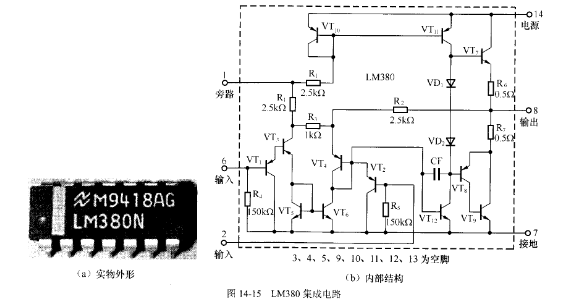

将许多电阻、二极管和三极管等元器件以电路的形式制作半导体硅片上,P82B715DG4然后接出引脚并封装起来,就构成了集成电路。集成电路简称为集成块,又称芯片IC,图14-15(a)所示的LM380就是一种常见的音频放大集成电路,其内部电路如图14-15(b)所示。

   图14-15 LM380集成电路

   由于集成电路内部结构复杂,对于大多数人来说,不用了解内部电路具体结构,只需知道集成电路的用途和各引脚的功能。

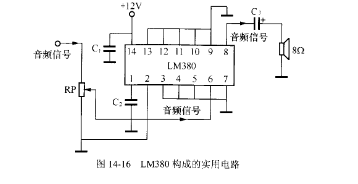

   单独集成电路是无法工作的,需要给它加接相应的外围元件并提供电源才能工作。图1⒋16中的集成电路LM380提供了电源并加接了外围元件,它就可以对6脚输入的音频信号进行放大,然后从8脚输出放大的音频信号,再送入扬声器使之发声。
