多个热电偶连接的灵活使用

   热电偶不但能单独使用,还可以将多个热电偶连接在一起使用,从而实现各种灵活的温度测量功能。

   1.测量两点间的温度差

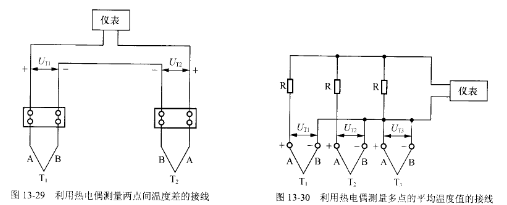

   利用热电偶测量两点间温度差的接线如图1329所示,将两热电偶同性质的B极连接在一起,P6SMB62AT3G两个A极分别接仪表两输入端,如果一个热电偶接触T1温度产牛的电压为t/T1,另一个热电偶接触T2温度产生的电压为E/T2,那么(I/TlˉI/T2)就是(Tl-T2)温差产生的电压,它驱动仪表显示出温差值。

   2.测量多`点的平均温度值

   利用热电偶测量多点的平均温度值的接线如图13-3o所示,将热电偶的B极全部连接到一起,再接到仪表一个输入端,各A极分别通过一个阻值为R的电阻接到仪表的另一个输入端,即将各热电偶并联起来再接仪表,仪表显示出来的为各点温度的平均值。
