冷端温度补偿

   在使用热电偶测温度时,仪表根据热电偶产生的电动势大小来确定被测温度值,而电动势的大小与热、冷端的温度差有关,温差越大,热电偶产生的电动势越大,L7912CV-DG为了让电动势值与温度值一一对应,通常让冷端为0°C。

   在实际测量中,冷端温度通常与环境温度一致,如25℃左右,如果将冷端为0℃、热端为40℃时热电偶产生的电动势设为E40,这时仪表显示温度值应为40℃,那么在冷端为25℃、热端为40℃时热电偶产生的电动势肯定小于E40,仪表显示温度值会小于们℃,测量出现很大的偏差。为了使测量准确,需要对热电偶进行冷端温度补偿。

   冰浴补偿法

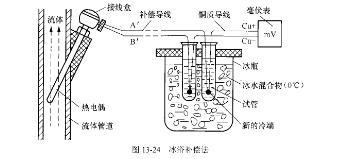

   冰浴补偿法是指将热电偶的冷端放置在冰水混合物中,让冷端温度恒定为0℃的补偿方法。冰浴补偿法如图13-γ所示,补偿导线一端通过接线盒与热电偶的热端连接,另一端与铜线连接形成接点,该接点为冷端,它被放置在0℃的冰水混合物中,铜线的另一端接毫伏表,用于测量热电偶产生的电动势,如果将毫伏表刻度按一定的规律标记成温度值,该装置就是温度测量装置。在冰浴补偿法测温时,由于冰融化很快,不能长时间让冷端保持0℃,故该方法通常用在实验室中。
