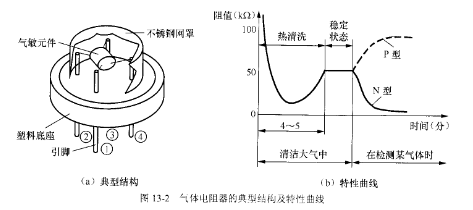

气敏传感器的典型结构及特性曲线如图13-2所示。

   不锈钢网罩    (a)典型结构                   (b)特性曲线

   图B9 气体电阻器的典型结构及特性曲线

   气敏传感器的气敏特性主要由内部的气敏元件来决定的c气敏元件引出四个电极,L78M08CDT-TR分别与①、②、③、④引脚相连。当在清洁的大气中给气敏传感器的①、②脚通电流(对气敏元件加热)时,③、④脚之间的阻值先减小再升高(4~5分钟),阻值变化规律如图13-2(b)曲线所示,升高到一定值时阻值保持稳定,若此时气敏传感器接触某种气体时,气敏元件吸附该气体后,③、④脚之间阻值又会发生变化(若是P型气敏传感器,其阻值会增大,而N型气敏传感器阻值会变小)。
