用指针万用表检测电磁继电器

   电磁继电器的检测包括触点、线圈检测和吸合能力检测。

   触`点、线圈检测

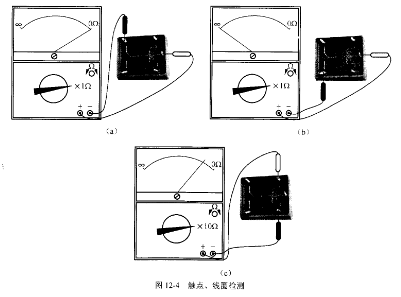

   电磁继电器内部主要有触点和线圈,在判断电磁继电器好坏时需要检测这两部分。P4SMA110A在检测电磁继电器的触点时,万用表选择R×1Ω挡,测量常闭触点的电阻,正常应为0Ω,如图12-4(a)所示;若常闭触点阻值大于0Ω或为∞,说明常闭触点己氧化或开路。再测量常开触点间的电阻,正常应∞,如图12砰(b)所示;若常开触点阻值为0Ω,说明常开触点短路。

   在检测电磁继电器的线圈时,万用表选择R×10Ω或R×1OOΩ挡,测量线圈两引脚之间的电阻,正常阻值应为25Ω~2kΩ,如图12砰(c)所示。一般电磁继电器线圈额定电压越高,线圈电阻越大。若线圈电阻为∞,则线圈开路;若线圈电阻小于正常值或为0Ω,则线圈存在短路故障。
