点扫描方式的工作过程是:首先让行①线为高电平,让列①~⑤线逐线依次输出1、1、1、1、1,然后让行②线为高电平,让列①~⑤线逐线依次输出1、1、0、1、l, OM4049T/F2再让行③线为高电平,让列①~⑤线逐线依次输出l、0、1、0、1,接着让行④线为高电平,让列①~

⑤线逐线依次输出0、0、0、0、0,最后让行⑤线为高电平,让列①~⑤线逐线依次输出1、1、1、1、1,结果在点阵上显示出 “△”图形。

   从上述分析可知,点扫描是从前往后让点阵中的每个LED逐个显示,由于是逐点输送数据,这样就要求列数据的切换频率很高,以5×5点阵为例,如果整个点阵的扫描周期为0,Ms,那么每个LED显示时间为0.⒄/25=0.O016s,即1.6ms,列数据切换频率达ω5Hz。

   对于⒓8×128点阵,若采用点扫描方式显示,其数据切换频率更达4∞ω0Hz,每个LED通电时间约为2Its,这不但要求点阵驱动电路很高的数据处理速度,另外,由于每个LED通电时间很短,会造成整个点阵显示的图形偏暗,故像素很多的点阵很少采用点扫描方式。

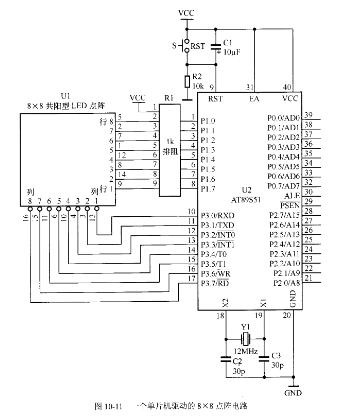

   图1fl11是一个单片机驱动的8×8点阵电路。Ul为8×8共阳型LED点阵,其列引脚旁的小圆圈表示低电平输入有效,不显示时这些引脚为高电平,需要点阵某列显示时可让对应列引脚为低电平,U2为AT89S51型单片机,s、C1、V构成单片机的复位电路,Y1、C2、C3为单片机的振荡电路外接定时元件,R1为1kΩ的排阻,1脚与2~9脚之间分别接有8个1kΩ的电阻。如果希望在点阵上显示字符或图形,可先在电脑中用编程软件编写相应的程序,然后通过编程器将程序写入单片机AT89s51,再将单片机安装在图10-12所示的电路中,它就能输出扫描信号和显示数据,驱动点阵显示相应的字符或图形,该点阵的扫描方式由编写的程序确定,具体可参阅有关单片机方面的书籍。
