外形与图形符号

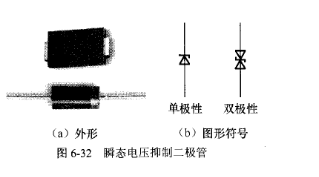

   瞬态电压抑制二极管简称TVs。常见的瞬态电压抑制二极管实物外形如图6-32(a)所示。 HMC542LP4E瞬态电压抑制二极管有单极性(单向)和双极性(双向)之分,其图形符号如图6-32(b)所示。

   (a)外形       (b)图形符号

   图⒍32 瞬态电压抑制二极管

   瞬态电压抑制二极管是一种二极管形式的高效能保护器件,当它两极间的电压超过一定值时,能以极快的速度导通,将两极间的电压固定在一个预定值上,从而有效地保护电子线路中的精密元器件。

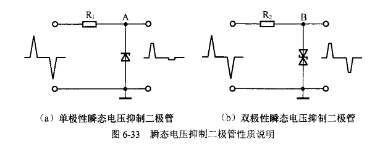

   单极性瞬态电压抑制二极管用来抑制单向瞬间高压,如图6-33(a)所示,当大幅度正脉冲的尖峰来时,单极性TVs反向导通,正脉冲被箝在固定值上,在大幅度负脉冲来时,若B点电压低于-0.7Ⅴ,单极性TVs正向导通,B点电压被箝在刊.7V。双极性瞬态电压抑制二极管可抑制双向瞬间高压,如图6-33(b)所示,当大幅度正脉冲的尖峰来时,双极性TVs导通,正脉冲被箝在固定值上,当大幅度负脉冲的尖峰来时,双极性TVs导通,负脉冲被箝在固定值上。在实际电路中,双极性瞬态电压抑制二极管更为常用,如无特别说明,瞬态电压抑制二极管均是指双极性。
