用指针万用表检测电位器

  电位器检测使用万用表的欧姆挡。在检PIC10F202T-I/OT测时,先测量电位器两个固定端之间的阻值,正常测量值应与标称阻值一致,然后再测量一个固定端与滑动端之间的阻值,同时旋转转轴,正常测量值应在0~标称阻值范围内变化。若是带开关电位器,还要检测开关是否正常。电位器检测分两步,只有每步测量均正常才能说明电位器正常。电位器的检测如图3-21所示。

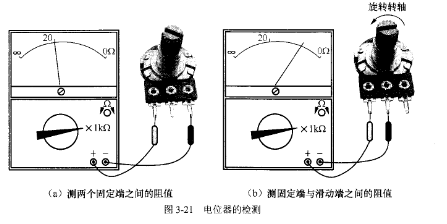

   (a)测两个固定端之间的阻值       (b)测固定端与滑动端之间的阻值

   图3-21 电位器的检测

   测量电位器两个固定端之间的阻值。将万用表拨至R×1kΩ挡(该电位器标称阻值为20kΩ),红、黑表笔分别与电位器两个固定端接触,如图3泛1(a)所示,然后在刻度盘上读出阻值大小。

   若电位器正常,测得的阻值应与电位器的标称阻值相同或相近(在误差范围内)。

   若测得的阻值为∞,说明电位器两个固定端之间开路。

   若测得的阻值为0,说明电位器两个固定端之间短路。

  若测得的阻值大于或小于标称阻值,说明电位器两个固定端之间阻体变值。
