电位器种类较多,通常可分为普通电位器、微调电位器、带开关电位器和多联电位器等。PIC10F200T-I/OT

   1.普通电位器

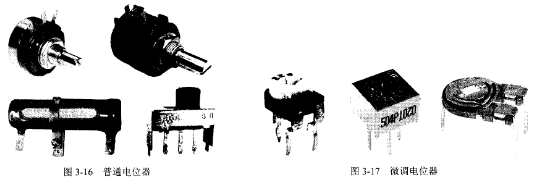

   普通电位器一般是指带有调节手柄的电位器,常见有旋转式电位器和直滑式电位器,如图3-16所示。

   2.微调电位器

   微调电位器又称微调电阻器,通常是指没有调节手柄的电位器,并且不经常调节,如图3-17所示。

   图3-16 普通电位器

   3.带开关电位器

    图3-17 微调电位器

    带开关电位器是一种将开关和电位器结合在一起的电位器,收音机中调音量兼开关机的部件就是带开关电位器。带开关电位器的实物外形与符号如图3-18所示,带开关电位器的电路符号中的虚线表示电位器和开关同轴调节。

   从实物外形图可以看出,带开关电位器将开关和电位器连为一体,共同受转轴控制,当转轴顺时针旋到一定位置时,转轴凸起部分顶起开关,E、F间就处于断开状态,当转轴逆时针旋转时,开关依靠弹力闭合,继续旋转转轴时,就开始调节A、C和B、C间的电阻。

   4.多联电位器

   多联电位器是将多个电位器结合在一起同时调节的电位器。常见的多联电位器实物外形如图3-19(a)所示,从左至右依次是双联电位器、三联电位器和四联电位器,图3-19(b)为双联电位器的电路符号。
