   电阻器是由厂家生产出来的,但厂家不能随意生产任何阻值的电阻器。为了生产、选购和使用的方便,国家规定了电阻器阻值的系列标称值,该标称值分E-z4、E-12和E犭三个系列,具体见表3-4。

电阻器的标称阻值系列

   国家标准规定,生产某系列的电阻器,其标称阻值应等于该系列中标称值的10n(n为正整数)倍。如E-⒛允许误差范围为±5%,若要生产E-⒛系列(误差为±5%)的电阻器,厂家可以生产标称阻值为1.3Ω、13Ω、130Ω、1.3kΩ、13kΩ、130kΩ、1.3MΩ……的电阻器,而不能生产标称阻值是1.4Ω、14Ω、140Ω……的电阻器。

   额定功率

   额定功率是指在一定的条件下元件长期使用允许承受的最大功率。电阻器额定功率越大,允许流过的电流越大。固定电阻器的额定功率也要按国家标准进行标注,其标称系列有1/8W、1/4W、1趁W、1W、2W、5W和10W等。小电流电路一般采用功率为1/8W~1//zW的电阻器,而大电流电路中常采用1W以上的电阻器。

电阻器额定功率识别方法如下:

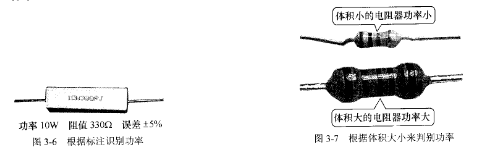

   (1)对于标注了功率的电阻器,可根据标注的功率值来识别功率大小。图3-6中的电阻器标注的额定功率值为10W,阻值为330Ω,误差为±5%。

   (2)对于没有标注功率的电阻器,可根据长度和直径来判别其功率大小。长度和直径值越大,功率越大,图3-7中的一大一小两个色环电阻器,大电阻的功率更大。 体积小的电阻器功率小 功率10W 阻值330Ω 误差±5%  。根据体积人小来判别功率根据标注识别功率

  (3)在电路图中,为了表示电阻器的功率大小,一般会在电阻器符号上标注一些标志。电阻器上标注的标志与对应功率值如图3-8所示,1W以下冂线条表示,lW以上的直接用数字表示功率大小(旧标准用罗马数字表示).
