   MF-47型万用表的直流电流挡具体又分为50ItA、0。smA、SmA、50mA、50OlmA和5A挡。下面以测量流过灯泡的电流大小为例来说明直流电流的测量操作,直流电流的测量操作如图⒉8(a)所示,图(b)为图(b)等效电路测量图,具体过程如下所述。

   第一步:选择挡位。灯泡工作电流较大,这里选择直流500mA挡。

   第二步:断开电路,将万用表红、黑表笔串接在电路的断开处,红表笔接断开处的高电位端,黑表笔接断口处的另一端。

   第三步:读数。直流电流与直流电压共用刻度线,读数方法也相同。因为测量时选择的挡位为500mA挡,所以选择最大值为50的那一组数进行读数。现观察表针指在刻度线27的位置,那么流过灯泡的电流为270mA。

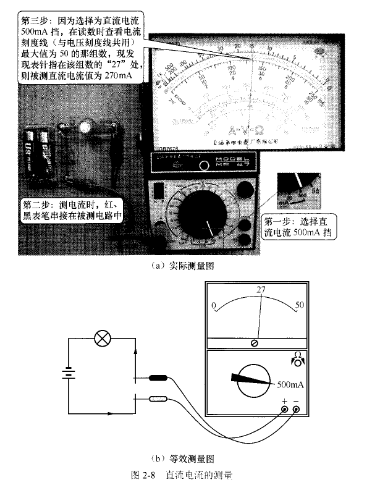

   图⒉8 苴流电流的测景

   如果流过灯泡的电流大于500mA,可将红表笔插入5A插孔,挡位仍置于500mA挡。注意:测量电路的电流时,一定要断开电路,并将万用表串接在电路断开处,这样电路中的电流才能流过万用表,万用表才能指示被测电流的大小。
