   EUT应安装在模拟实际情况的参考接地平板上。如果实际情况未知、或需要多种形式安装,则应实用金属参考接地平板。除另有规定,参考接地平板的面积应不小于2乃m`其段边不小于760mm=当在EUT安装中不存在参考接地平板时,EUT应放在非导电平面上。

当EUT安装在金属参考接地平板上时,参考接地平板应不大于每块01mΩ的表面电阻(最小厚度:紫铜板0,乃盂m;黄铜板0ω mm;铝板1mm)=金舀参考接地平板与屏蔽室之间直流搭接电阻不大于

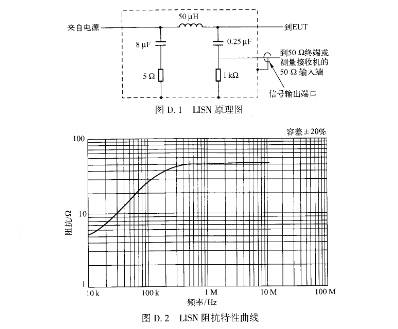

2,5mΩ。图D3和图D4所示的金属参考接地平板应以lm间溽搭接到屏蔌室咩蔽壁上或地板上。金属搭接条应是实心的,长宽比不大于⒌1。在屏蔽室外测试使用的金属参考接地板至少L为2m×2m的积, 且至少应超过测试配置边界05m。除非在单项测试方法中另有说明,GJB151A标准中的听有测试方法都使用LIsN来隔离电源干扰并为EUT提供规定的电源阻抗。LIsN电路应符合图D.1,其阻抗特性应符合图D,2。LIsN阻抗特性至少每年在下列条件下测量一次:
