静电放电测试包括接触放电与控制放电,接触放电又包括直接放电与间接放电,放电点包括所有接触面,对于绝缘表面采用空气放电,最高电压可加至15kⅤ; JM1aN-P-DC12V-F对于金属表面采用接触放电,最高电压可加至8kⅤ(含垂直与水平耦合)。静电放电发生器的电极头通常应垂直于被测设备的表面,测试次数分正负极 性,至少各放电10次,测试间隔一般约1s,静电放电测试前后要同时监测待测件功能是否正常,以判定是否合格。

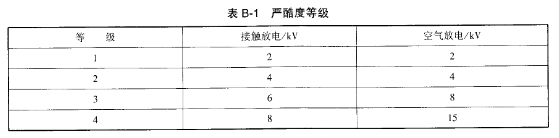

   该测试的严酷度等级见表B1。

   等级的选择取决于环境等囚素,但对具体的产品来说,往往已在相应的产品或产品族标准中加以规定。

   对于台式设备,试验设各包括一个放在接地参考平面上的08m高的木桌。放在桌面上的水平耦合板(HCP)面积为16m×o8m,并用一个厚05mm的绝缘衬垫将被测设备和电缆与耦合板隔离。如果被测设备过大而不能保持与水平耦合板各边的最小距离为01m,则应使用另一块相同的水平耦合板,并与第一块短边侧距离为03m。但此时必须将桌子扩大或使用两个桌子,这些水平耦合板不必焊在一起,而应经过另一根带电阻电缆接到接地参考平面上。

   对于落地式设各,被测设备与电缆用厚度约为0,1m的绝缘支架与接地参考平面隔开。

   不接地设各的试验方法,由于不接地设备不像其他设备能白己放电。测试中,若在下一个静电放电脉冲施加之前电荷未消除,被测设备上的电荷累积可能使电压为预期试验电压的两倍:而造成高能量意外绝缘击穿放电的可能。因此不接地设备在每个静电放电脉冲施加之前被测设备上的电荷应消除:如使用类似于水平耦合板和垂直耦合板用的带有090kΩ泄放电阻的电缆:
