(1)为了减小磁耦合的磁通量,必须使继电器工作电路的环路面积最小化,该产品将继电器工作电路地GNDH与T0P、BOmOM层的数字电路I作地相连。JA3205-05-A03

   (2)为了进一步提高工作电路的可靠性,需要将”0Ⅴ交流线布线与ⅤCCH布线在PCB上分开,并对继电器触点的两端增加消弧电路,如并联RC、C、压敏电阻等。

   【思考与启示】

   (1)信号环路面积比那些电源干扰系统可产生更多的问题,如从抗干扰的观点看,因为干扰可以被直接注入环路并进人元件的输入脚,所以为了减轻干扰带来的有害干扰的后果,减小环路面积是可用的最简单的技术手段。PCB上的环路面积如果足够大,则不但会由于环路的接收天线的作用使PCB工作电路抗干扰能力降低,同时环路也会成为发射天线,向自由空间辐射电磁场能量,产生EMI问题。毕竟环路就是环路,如果它能够接收辐射,也就能发射辐射。

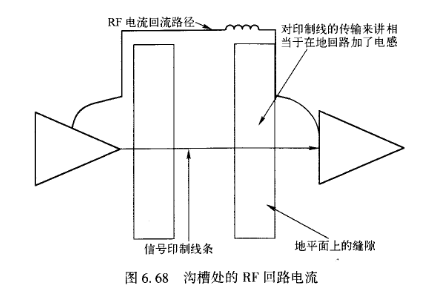

   (2)本案例中,环路所在的信号不是高速信号。如果环路中是高速信号,那么EMI问题也将出现,就像地平面(镜像平面)出现裂缝时造成信号回流的环路面积增大的情况那样。借此案例,顺便说明一下,数字电路板中地平面出现裂缝时,信号回路向外界辐射增大的原因。据分析,当高速数字电路板中大地平面被裂缝分割时,印制线条附近的场强出现明显的增加,这是因为地回路中的镜像回路必须绕过裂缝并囚此导致高频电流回路增大。因为对微带线的特性阻抗影响不大,高频源输出电流就变化不大,但是由于大地的裂缝可以看成在镜像回路中增加了串联电容器件,所以电流的输出总量会略有减少。而远处的辐射场则由于高频电流回路增大会有增加。信号通过裂缝时,沟槽处的RF回路电流如图6.68所示。
