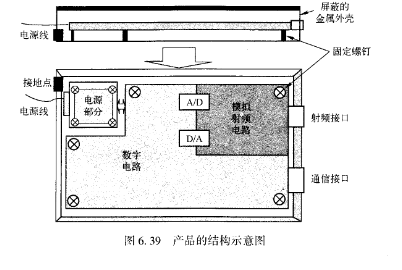

首先描述一下产品的大致结构,图6.39是该产品的结构示意图。该产品采用金属屏蔽结构,KA278R33CTU电源线经过滤波器之后进入产品进行供电,射频接口和通信接口均采用金属外壳的连接器,并与机壳形成360°搭接c其中射频接口采用⒛Ω同轴连接器。同轴连接器的外层原理上就是模拟电路的工作地,即模拟地。金属内的PCB是数字、模拟信号混合的PCBc ADC、 DAC放置在数字电路部分与模拟电路部分的交界处。PCB通过螺钉安装固定在金属外壳的底板上,并且PCB中数字电路区域的工作地(数字地)通过螺钉直接与底板相连;同样,PCB中模拟电路区域的工作地(模拟地)也通过螺钉直接与底板相连。

   静电放电时出现异常现象的放电点在射频接口周边的金属外壳上。关于静电放电的实质及干扰原理已经在其他案例中有较详细的描述,这里不再描述,但是搞清楚静电放电电流的流向对分析此问题将有很大的帮助。由于该产品的接地点在电源输人线附近,因此在进行静电放电测试时,静电放电干扰电流的流向如图6.40所示。
