磁珠位置不当引起的浪涌测试问题

  【现象描述】 JMK212BJ475KG-T

   某产品一接口电路进行电压为±5OO Ⅴ的浪涌试验时,接口电路工作不正常,信号中断,测试后也不能自动恢复。经过检查,发现串联在接口信号线上用来抑制高频噪声的磁珠发生损坏,呈开路状态。

   【原因分析】

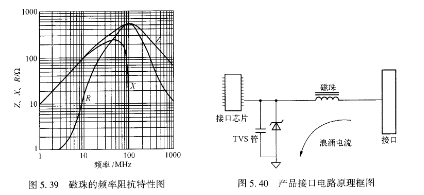

   本产品中的接口电路数据最高频率为1.536MHz,该磁珠直流电阻为1.3Ω,10MHz频率时的阻抗在10~⒛Ω之间,在100MHz时达ω0Ω,因此可以在不对信号衰减过多的前提下,吸收信号中的高频噪声。该磁珠的频率阻抗特性图如图5.39所示。

   磁珠由氧磁体组成,它能把交流信号转化为热能,而电感只把交流能量存储起来,缓慢释放出去。磁珠对高频信号有较大阻碍作用,在低频时电阻比电感小得多。当导线中电流穿过时,铁氧体对低频电流几乎没有什么阻抗,而对较高频率的电流会产生较大的衰减作用。高频电流在其中以热量的形式散发,其等效电路为一个电感和一个电阻串联,两个元件的值都与磁珠的长度成比例。铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和交流输出),还可广泛应用于其他电路,其体积可以做得很小。特别是在数字电路中,脉冲信号含有频率很高的高次谐波,也是电路高频辐射的主要根源,可在这种场合发挥磁珠的作用。它比普通的电感有更好的高频滤波特性,在高频时呈现阻性,能在相当宽的频率范围内保持较高的阻抗,从而提高滤波效果。
