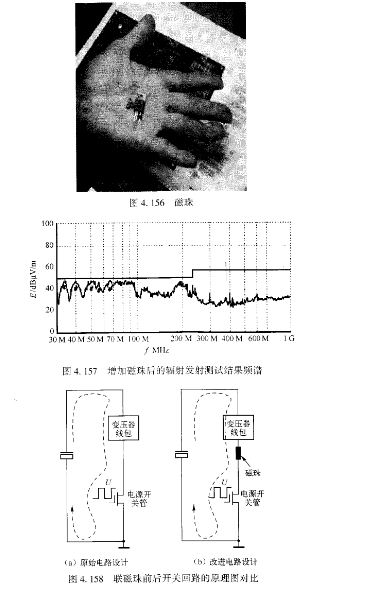

表面上看,磁珠的增加降低了开关回路(见图4.158)中的高频电流,即使在某个频段出现谐振,MBRP3045NTU其谐振电路的o值也会比较低(磁珠中有效串联电阻成分的作用)。因此,它能降低该环路所产生的差模辐射。实际上,结合电磁场理论,在该产品的关回路中,原先设计环路面积较小(实际产品的开关回路面积小于0.5c耐),在功率较小的情况下,3m远(辐射发射 所在的场地)所直接产生的差模辐射是非常有限的,并且不会超过辐射发射限值。读者不妨可以参考案例⒛,试着做一下估算。
表面上看,磁珠的增加降低了开关回路(见图4.158)中的高频电流,即使在某个频段出现谐振,MBRP3045NTU其谐振电路的o值也会比较低(磁珠中有效串联电阻成分的作用)。因此,它能降低该环路所产生的差模辐射。实际上,结合电磁场理论,在该产品的关回路中,原先设计环路面积较小(实际产品的开关回路面积小于0.5c耐),在功率较小的情况下,3m远(辐射发射 所在的场地)所直接产生的差模辐射是非常有限的,并且不会超过辐射发射限值。读者不妨可以参考案例⒛,试着做一下估算。
