双线绕制的铁氧体磁环串联在该电表电源输人口上(见图4,153)后再进行测试,该产KA3842ACS品的Em/B抗扰度性能大大提高,即能通过±4kⅤ的E「F/B抗扰度试验。

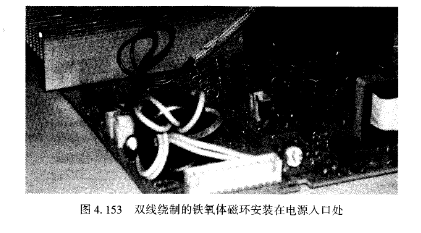

   图4153 双线绕制的铁氧体磁环安装在电源入口处

   铁氧体磁性材料可用化学分子式MFc204表示。式中,M代表锰、镍、锌、铜等二价金属离子。铁氧体是通过烧结这些金属化合物的混合物而制造出来的。铁氧体的主要特点是电阻率远大于金属磁性材料,这抑制了涡流的产生,使铁氧体能应用于高频领域。铁氧体在电路原理上可以被认为是电感和电阻的串联,应用在产品中时,对E叫'/B抗扰度有明显的提 升,主要是由于铁氧体中有等效电阻的成分。电阻是一种耗能器件。它将EFVB信号的能量转换成了热能而散发。所以,通常铁氧体对高频干扰的这种效果被称为“吸收”。铁氧体“吸收”的原理有别于电感、电容利用阻抗失配原理制成的滤波器的工作原理(反射型滤波 器在某个频段会放大干扰信号)。
