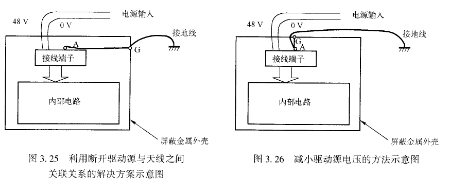

分析可知,要解决共模辐射的问题,可以从形成共模辐射的两个必要条件入手。既然K524G2GACB-A050本案例中线缆AG是驱动源,较长接地线是天线,那么只要将其中一部分取消或将两者的关联关系断开,就可以解决共模辐射问题。图3.25、图3.26分别示出了两种解决方案,图3.25所示的方法断开了共模噪声源与天线之间的关联关系,由于G点的电位是零,接地线不被噪声源σAG所驱动,所以不能形成辐射c图3。%所示的方法是减小驱动源电压的方法,将AG之间的连线改成很短的线相连,使σAG=0,从而降低辐射。

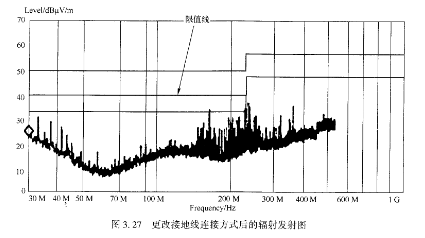

   图3.27所示的是采用断开驱动源与天线之间关联关系的解决方案后(即将接地线接至机柜处),重新测试的结果。从图中可以看出,低端辐射大幅度降低,整机辐射发射在CLASs B限值线下6dB。

   【思考与启示】

   (l)EMC设计三要素为屏蔽、滤波、接地,接地最为关键,接地不正确将造成滤波和屏蔽性能降低。

   (2)对于具有整机屏蔽设计的设备,接地点应与屏蔽体相连,而且要保证屏蔽体与接地点等电位。

  (3)解决电缆辐射问题可以先从两个形成辐射的必要条件人手。
