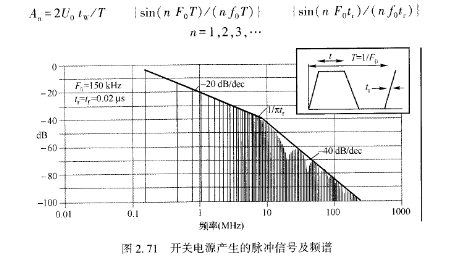

前面的章节中已经对开关电源的EMC实质有所描述,即对开关电源来说,开关电路(主要由开关管和高频变压器组成)产生的电磁骚扰是开关电源的主要骚扰源之一。KDS181-RTK/P开关电路产生的是脉冲信号,这种脉冲骚扰产生的主要原因是开关管负载为高频变压器初级线圈,是感性负载。在开关管导通瞬间,初级线圈产生很大的涌流,并在初级线圈的两端出现较高的浪涌尖峰电压;在开关管断开瞬间,由于初级线圈的漏磁通,致使一部分能量没有从初级线圈传输到次级线圈,储藏在电感中的这部分能量将和集电极电路中的电容、电阻形成带有尖峰的衰减振荡,叠加在关断电压上,形成关断电压尖峰。这种电源电压中断会产生与初级线圈接通时一样的磁化冲击电流瞬变,这个噪声会传导到输入/输出端,形成传导骚扰,重者有可能击穿开关管。为便于分析,在本案例中,把这种脉冲信号适当简化,用图2.71所示的脉冲信号表示,脉冲信号的基频为150kHz,并且图2.71也示出了该周期脉冲信号的频谱包络曲线。如果根据傅里叶级数展开方法,可用式(2.1)计算出信号所有各次谐波的电平。可见,开关电

路产生的脉冲信号是由很多不同频率分量的信号组成的。
