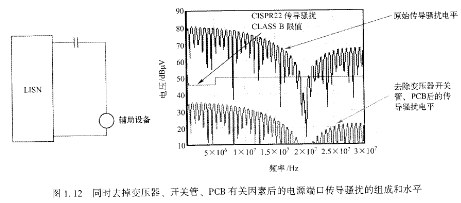

实际上,虽然PCB贡献值的绝对值只有0.1σn,并且相对于变压器、 PCA9624PW开关管产生的传导骚扰电压σn、0・7σn来说,是一个很小的值,但是它相对于辅助设各产生的传导骚扰电平0.01饥来说,却是一个很大的值,因此,在变压器、开关管因素没有去除的情况下,PCB因素的去除变得微不足道,而在变压器、开关管因素去除的情况下,PCB因素的去除图112 同时去掉变压器、开关管、PCB有关因素后的电源端口传导骚扰的组成和水平因此,正确的EMI诊断方法是,当对一个可能的骚扰源采取了抑制措施后,即使没有明显的改善,也不要将这个措施去掉,继续对可能的其他骚扰源采取措施。当采取到某个措施时,如果骚扰幅度降低很多,并能通过测试,并不一定说明这个骚扰源是主要的,而仅说明这个骚扰源相对于后几个骚扰源是量较大的一个,并且可能是最后一个。

   在前面的叙述中,假定对某个骚扰源采取措施后,这个产品中所有的骚扰源被100%消除掉。如果这样,那么当最后一个骚扰源被消除掉后,电磁骚扰的减小应为无限大。实际上这是不可能的。在采取任何一个措施时,都不可能将骚扰源100消除。骚扰源去掉的程度可以是∞%或∞。9%,甚至∞.”%以上,而决不可能是100%,所以当最后一个骚扰源被消除掉后,尽管改善很大,但仍是有限值的。

    当设各完全符合有关规定后,如果为了降低产品成本,减少不必要的器仵或设计,可以将先前诊断过程中所采取的措施逐个去掉。首先应该考虑去掉的是成本较高的器件或材料,以及在正式产品上难以实现的措施。如果去掉后,产品的辐射发射并没有超标,那么就可以去掉这个措施。然后通过测试,使产品成本降到最低c
