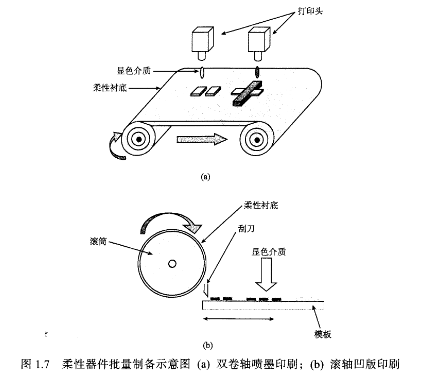

些有机/无机杂化体系【hybrids)载流子迁移率已经超过非晶硅(a~si∶H)基于有机材料柔性特点,以及人们对电子器件廉价批量生产的需求,双卷轴印刷(ro11to roⅡ,也称为reel to reeD有机电子器件的概念应运而生,图1.7为示意图。图1,7(a)是以喷墨打印方式实现双卷轴印制各。在这种方法中,两个轴分别置于设各的两端,中间为电路印刷设各。一端将未加工的柔性衬底卷曲成轴,而另一端将完成的印刷电路慢慢卷收,以不切断的连带方式生产。如此,将可节省大量的人力及边料。同时,印刷电路可以省去传统半导体技术中微纳尺寸图案化、薄膜刻蚀、真空蒸镀等昂贵的制作过程,大大降低成本。类似地,如图1,7(b)所示,将可卷曲的器件衬底置于滚筒与模板之间,利用凹版印刷技术也可以实现双卷轴印器件批量生产。

GAL16V8D-10LJ有机电子学是目前最受瞩目的研究及开发领域,同时也在飞速发展。基于活性有机薄膜材料的器件,如最有名的有机发光电子显示屏,已经进人了市场,它具有高效率、高亮度、宽视角、超轻便等特点;有机薄膜晶体管和有机光伏器件的研究也取得了较大的进展。目前,有机电子学正开始大举进人商业领域,可以预计在不久的将来,随着新一代超低成本、轻便灵活甚至可柔性的电子器件的问世,部分基于硅等传统半导体材料的非常昂贵的组件将被取代,而基于有机半导体薄膜材料的电子学将会成为人类科技的主流,展现出更广阔的发展前景。下面列举几种有机电子器件及其应用。
