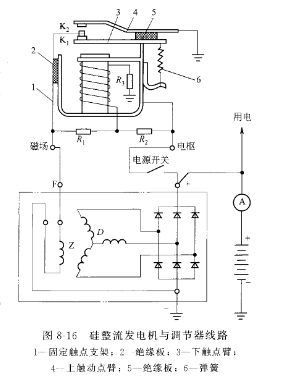

硅整流发电机是三相交流同步发电机,其磁极为旋转式。其励磁方式是在启动和低转速时, N25S830HAT22I由于发电机电压低于蓄电池电压,发电机是他励的(由蓄电池供电);高转速时,发电机电压高于蓄电池充电电压,发电机是白励的。当电源开关接通时(图816),蓄电池电流通过上方调节器流向发电机的励磁线圈,励磁线圈周围便产生磁通,大部分磁通通过磁轭l(图817)和爪形磁极3形成N极,再穿过转子与定子之间的空气隙,经过定子的齿部和轭部,然后再穿过空气隙,进人另一爪形磁极4形成S极,最后回到磁轭,形成磁回路。另有少部分磁通在定子旁边的空气隙中及N与S极之间通过,这部分称为漏磁通。

   当转子磁极在定子内旋转时,转子的N极和S极在定子内交替通过,使定子绕组切割磁力线而产生交流感应电动势。三相绕组所产生的交流电动势相位差为120°,所发出的=相交流电经6只二极管=相全波整流后,即可在发电机正负接线柱之问获得直流电。
