游标卡尺的分格原理 K245RFD005

   在主尺上取一定长度.根据量值的大小,再刻上适量的刻度,表示几分之几的数值,在游标上也以同样的方法,取一定长度刻上适量刻度,使两尺的刻度保持一定的差数,通过这个差数就能得出计量数值。

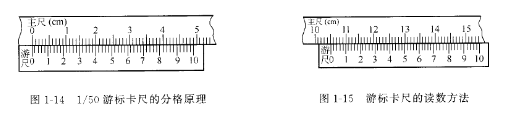

    图⒈14所示是1/50(0,02mm)游标卡尺的分格情况。主尺上面的尺寸和普通尺没有任何区别,就是在1cm的长度内分出10个小格,每格为1mm。在游标上刻有50个小格,但它的长度等于主尺上的49小格,则每格为0.98mm(1-1/50),即游标上面每个小格较主尺每个小格少0,02mm(1-0,98),若沿着游标第一格向右数,第一格少0.02mm,第二格少0.04mm,第二格少0.06mm,这样数到第50个小格恰好少1mm,因此,这种游标卡尺能量得的精度为1/50(0.02mm),所以,把它叫做1/50游标卡尺。
