配压阀的基本参数是什么,对主配压阀活塞直径和衬套窗口是如何要求的?L78L05ACD

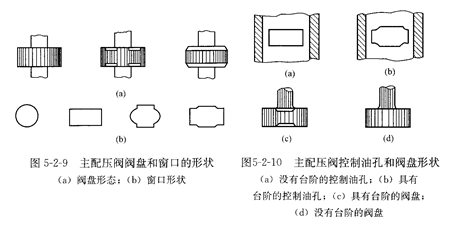

   答:配压阀的基本参数主要有:主配压阀活塞的直径、衬套窗口宽度、遮程、间隙。主配压阀活塞直径是决定接力器出力或调速器工作容量的主要因素。规定的标准直径有27、36、50、80、100、150mm和⒛0mm等几个系列。在直径确定的情况下,为了改善调节性能,阀盘形状有完整柱形的和柱形边棱切割成全部或局部倒角的,如图529(a)所示的三种形状。而目前使用较广的为完整柱形阀盘,其他两种情况很少见。另外,为了解决配压阀遮程小时漏油量大,遮程大时灵敏度低的矛盾,避免在机组转速偏差很小时,主配压阀输出信号太大,主接力器移动过快,一般将阀盘或控制油孔做成台阶状。把图5⒉10(a)

与(c)或(b)与(d)配合起来,就可使配压阀遮程在部分孔口长度内较小,以提高动作灵敏度;在其他部分孑L口长度内,遮程较大,以减小漏油量。这样既保证了小波动调节时调速器的速动性,又保证了大波动调节时孔口开启面积足够。

   衬套窗口大小和形状直接影响调节性能,因此它不仅要满足大波动的过油量,还应保证小波动的调节性能。大中型主配压阀窗口高度为活塞直径的15%~25%,总宽度为活塞直径周长的70%~80%;小型主配压阀的窗口高度为活塞直径的30%~40%,总宽度为活塞直径周长的30%~45%。也可以采用活塞直径全周长为窗口总宽度,以提高配压阀的工作能力。窗口形状分为圆形、矩形、边槽式扁圆形和边槽式矩形,如图⒌29(b)所示。后两种应用较广。圆周向的窗口个数一般为2~4个,通常采用3个或2个。
