机械液压调速器的结构型式有哪些? DAC80-CCD-V

   答:在机械液压调速器中,其结构种类很多,常用的一般有以下几种。

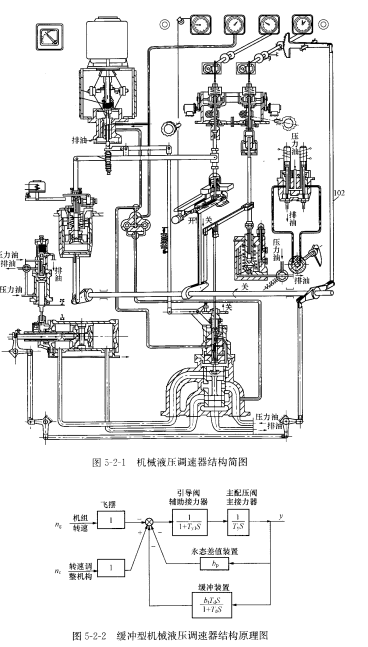

    (1)主接力器反馈、取速度信号、有暂态反馈的PI(比例一积分)型调速器,常称为缓冲型调速器,如图522所示。

    (2)中间接力器反馈、取速度信号、有暂态反馈的PI(比洌一积分)调速器,常称为带中间接力器的缓冲式调速器,如图523所示。

   59-3 对于机械液压调速器,其测速信号的传递方式有哪几种,各有什么特点?答:在机械液压型调速器中,机组转速信号传递给测速元件的方式一般有以下三种。

    (1)由与机组主轴一起旋转的永磁发电机供电给调速器内的离心摆电动机带动离心摆。这种方式可靠性较高,是大中型机械液压型调速器普遍采用的方法。永磁发电机的频率视机组转速不同而不同,有50Hz、25Hz甚至更低一些的。离心摆电动机的频率与永磁发电机的频率一致。

   (2)由装在发电机出线端的专用变压器供电给离心摆电动机来带动离心摆。这种方式在未投励磁、励磁消失或发电机短路时,由于专用变压器无输出,将会造成调速器发出开导叶命令,易造成机组飞逸,可靠性较低,常用于一些不太重要的小型水站。采用这种方式时,专用变压器一定要接在断路器与发电机之间,甩负荷时应动作强行减磁,不要跳灭磁开关。以防由于发电机端电压消失而造成机组飞逸。

   (3)在机组与调速器之间采用机械传动装置,如齿轮、皮带等带动离心摆,这种方式一般用于特小型调速器,如T⒎75型等。
