形位公差的表示和标注方法怎样,其具体含义是什么?示例说明。

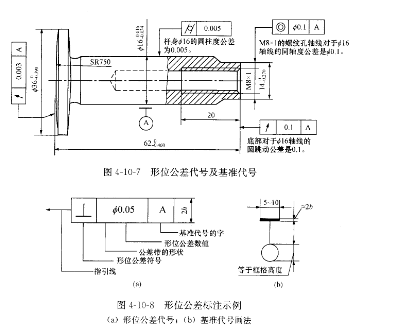

   答:在国标中规定, K4D551638F-TC36形位公差一般是用代号来表示,当无法用代号表示时,允许在技术要求中用文字说明。形位公差的代号包括:形位公差各项目的符号(见问题⒋10-13中的表⒋10-2)、形位公差框格及指引线、形位公差数值和其他有关符号以及基准代号等,其表示方法如图⒋10所示。

   现以气门阀杆为例,如图410沼所示,附加的文字为有关形位公差标注说明。从图中可以看到,当被测要素为线或表面时,从框格引出的指引线箭头,应指在该要素的轮廓线或其延长线上。当被测要素是轴线时,应将箭头与该要素的尺寸线对齐,如M8×1轴线的同轴度注法。当基准要素是轴线时,应将基准符号与该要素的尺寸线对齐,如基准A。
