灯泡贯流式水轮发电机组的整体结构主要由哪些部件组成?

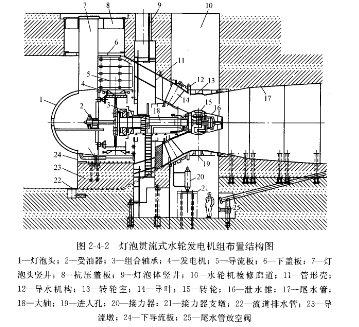

   答:依照从下游往上游的顺序,A20176-61灯泡贯流式水轮发电机组的结构组成一般为:尾水管一基础环―伸缩节一转轮/转轮室―导水锥/控制环、导叶、外配水环一主轴密封一水导轴承一组合轴承/管形壳一发电机转子/发电机定子、导流板、进人筒、抗压盖板一(中间环)一集电装置一受油器一灯泡头/主支撑、侧支撑。具体结构如图⒉42所示。

   1一灯泡头;2一受油器;3一组合轴承;4一发电机;5一导流板;6一下盖板;7一灯泡头竖井;8一抗压盖板;9―灯泡体竖井;10一水轮机检修廊道;11一管形壳;

   12一导水机构;13一转轮室;14一导叶;15一转轮;16一泄水锥;17一尾水管;

    18一大轴;19一进人孔;⒛一接力器;21一接力器支墩;~9~9~流道排水管;23一导流墩;24一下导流板,25一尾水管放空阀

   灯泡贯流式水轮发电机组埋设部件包括哪些部分?

答:灯泡贯流式机组埋设部件,包括发电机吊装孔框架、内管形壳、外管形壳、支墩框架、尾水管里衬、接力器基础以及下支承、侧向支承基础板等,如图~943所示。
