轴流式水轮机的转轮体有哪几种结构型式,各有什么特点?
发布时间:2018/3/26 21:31:17 访问次数:1208
轴流式水轮机的转轮体有哪几种结构型式,各有什么特点?

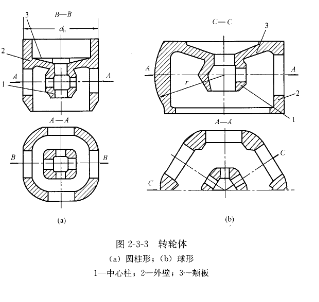

答:轴流式水轮机的转轮体按外形分,有圆柱形和球形两种,如图233所示。A2C00037928圆柱形转轮体型线简单,水流平直,在叶片安装角度相同的情况下,过流能力比球面转轮体大,但由于其外形为圆柱形,叶片在不同转角时,其内缘与转轮体之间问隙不同,因而漏水量大,影响水轮机的效率,所以圆柱形转轮体多应用在轴流定桨式水轮机上。球形转轮体由于其外形为球形,避免了圆柱形转轮体的缺点,使转轮体与叶片内缘之间在各种转角下都能保持较小的间隙,而且有利于布置操动机构,因此在轴流转桨式水轮机上应用较多。转轮体的制造一般采用ZG3O或ZG⒛⒏Mn整铸。
轴流式水轮机的转轮体有哪几种结构型式,各有什么特点?
答:轴流式水轮机的转轮体按外形分,有圆柱形和球形两种,如图233所示。A2C00037928圆柱形转轮体型线简单,水流平直,在叶片安装角度相同的情况下,过流能力比球面转轮体大,但由于其外形为圆柱形,叶片在不同转角时,其内缘与转轮体之间问隙不同,因而漏水量大,影响水轮机的效率,所以圆柱形转轮体多应用在轴流定桨式水轮机上。球形转轮体由于其外形为球形,避免了圆柱形转轮体的缺点,使转轮体与叶片内缘之间在各种转角下都能保持较小的间隙,而且有利于布置操动机构,因此在轴流转桨式水轮机上应用较多。转轮体的制造一般采用ZG3O或ZG⒛⒏Mn整铸。
