1.任务 M27C256B-90B6

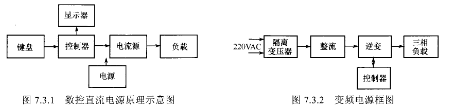

   设计并制作三相正弦波变频电源。输出线电压有效值为36V,最大负载电流有效值为3A,负载为三相对称阻性负载(Y接法)。变频电源框图如图7.3.2所示。

   图731 数控直流电源原理示意图           图7,3,2 变频电源框图

   2.要求

   (1)基本要求

   ①输出频率范围为⒛~100Hz的三相对称交流电,各相电压有效值之差小于0.5V。

   ②输出电压波形应尽量接近正弦波,用示波器观察无明显失真。

   ③当输入电压为198~γ2V,负载电流有效值为0,5~3A时,输出线电压有效值应保持在36V,误差的绝对值小于5%。

   ④具有过流保护(输出电流有效值达3.6A时动作)、负载缺相保护及负载不对称保护(三相电流中任意两相电流之差大于0.5A时动作)功能,保护时自动切断输入交流电源。
