电路连线。将光标移到要连线图元的端口上,则光标自动变为“+”状画线指针,OCH140AME按住鼠标左键并拖动线头到另一图元的端口上,松开鼠标,即可连好一条线;若拖动线头到另一连线上时松开鼠标,则可画上一个节点。也可以不画全连接线,只对拉出的导线头作连线的命名,相同名字的线头代表电气上相连;给导线命名时,可单击要命名的导线,导线会变蓝,此时输入导线名字即可。如图5.3.50中导线×、×两处文字X,表示它们同X相连。如果有总线(即Bus,线径较粗),也可用输入导线名字法来连接之。右击该连接线,还可以通过下拉菜单修改连接线的方式:

节点11odc line、总线bus line或管道∞nduit linO方式,管道主要用于连接图表模块,代表进出模块的一个或多个V0端口信号的总线组。若要删除一条连线,单击该连线使之变为高亮,然后按Delctc键即可删除。

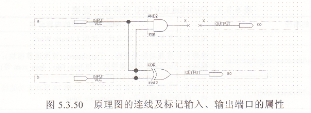

   图5,3.50 原理图的连线及标记输入、输出端口的属性

   引脚命名。光标指向图5,3.50左上输入引脚的PIN⊥NAME处双击,使之变成深蓝色,输入信号名称a,按回车键,自动指向下一个引脚的PIN NAME处,继续对下一个引脚命名,电路原理图设计完毕如图5.3.50所示。

   保存设计文档:单击∏1e/save菜单,再次保存原理图设计文件blks。bdf。
