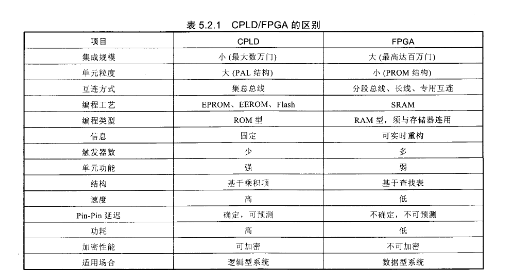

FPGA和CPLD均属于高密度PLD器件,两者区别见表5.21。

   CPLD为连续式互连结构,器件引脚到内部逻辑单元,以及各逻辑单元之间,通过全局互连总线中的多路选择器或交叉矩阵选通构成信号通路,如图5.2.2⑷所示,K20A60U主要特点是内部各模块之间具有固定时延的快速互连通道,可预测延时,容易消除竞争冒险等现象,便于各种逻辑电路设计。

   FPGA器件为分段式互连结构,由几种长度不同的金属连线,经开关矩阵将各逻辑单元连接起来,如图5.2.2(b)所示,主要特点是集成密度大,结构灵活,对典型设计可获得较高的性能。但内部延时与器件结构和逻辑连接等有关,其速度可预测性差,在设计前难以预测逻辑设计的时序特性c

   下面以Altera公司在⒛09年推出的Cyclone IV系列FPGA器件为例,说明FPGA的基本结构。Altera公司Cyc1onc IV系列器件

部分品种型号如表5.2.2所示。
