SL系列集成声控电路及其应用:SL系列集成声控电路包括sL517,sL518和SL519。 PCM1774RGPT这是一类软封装型电路,具有使用电压低@~7.5Vl、灵敏度高(≤15mV)、驱动电流大(1001mA+201nA)、静态功耗小、调试组装简单、性能稳定可靠等优点。

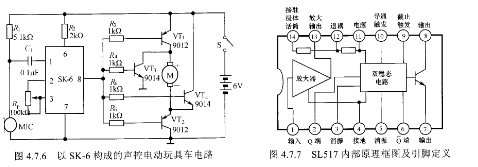

   sL517是sL系列电路的基础电路,其内部原理框图及引脚定义如图47.7所示。包括放大器、双稳态电路、缓冲器及驱动电路等部分。

    sL517的典型应用电路如图4,7.8所示。电路中,通过驻极体电容传声器将声音转换成电信号,经过耦合电容G输入放大器,再经放大器放大后通过o,G触发双稳态电路翻转,使驱动电路成开关状态,以控制继电器或小电动机动作。图4.7.8(a)所示电路用于声控玩具控制并驱动小电动机,常用电源电压为3V。图4.7.8(b)所示电路用于控制驱动6V继电器。

   sL518,SL519与sL517的原理与结构基本类似,只是在SL517的基础上省略了不必要的Q和Q端引出脚,输出端也做了改进。具体来说,sL517可作为集电极输出或发射集输出,而SL518只作为发射极输出,sL519只作为集电极输出。与sL517相比,它们的围元件更少。

sL518和SL519的内部原理框图及引脚定义分别如图4,79(al、rb)所示。它们的典型应用电路如图47,10所示。
