下面介绍几种以sK-系列芯片构成的典型应用电路。

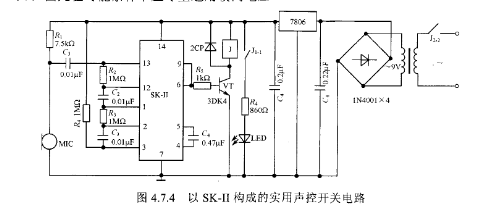

   ①以SK-II构成的实用声控开关电路:以sK-II构成的实用声控开关电路如图4,7.4所示。 PCM1753DBQ

   具有结构简单、可靠性高、抗干扰性能好等优点,只对突发性信号(如拍掌)有反应,而对大声说话和音乐则无反应。

   电路中,晶体管VT用来驱动继电器,为了提高开关速度,选用中功率开关管3DK4,并采用较小的基极电阻,使其工作在开关状态;继电器可选用小型高灵敏度继电器,型号可用JRC5M等;LED用来显示继电器的吸合状态,发光时为吸合,不发光时为释放;R4为发光二极管的限流电阻,使流过发光二极管的电流不超过30mA;市电”0V经整流、滤波、稳压后向电路提供6V的直流电压。应该指出,直流电压的高低对电路灵敏度及负载能力有一定的影响。该集成电路工作电压为3~18V,因此在可能条件下应尽量选用较高电压。

   图47,4 以sK-II构成的实用声控开关电路
