复式滤波:复式滤波电路是由电阻和电容,电阻和电感或电感和电容组合成的滤波电路,它们的滤波效果比前述的两种滤波要好。几种常见复式滤波电路如图4.15所示。N25Q256A13EF840G

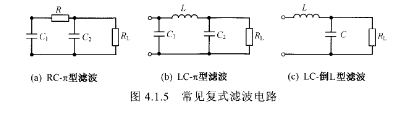

   图4.15 常见复式滤波电路

   图4.1.5(⑴所示为RC-冗型滤波电路,这种滤波电路的优点是输出电压的脉动系数较小,缺点是在R上有压降,因而需要提高变压器次级电压;同时,整流管的冲击电流仍然较大。这种电路只适合小电流负载的场合。

   图4,1,5(b)所示为LC-冗型滤波电路。这种滤波电路的优点是:简单经济,能起到限制浪涌电流的作用,滤波效果较好。其缺点是带负载能力差,滤波电路有功率损耗。它适合于负载电流小,纹波系数小的场合。

   图41.5(c)所示为LCˉ倒L型滤波电路。这种滤波电路的优点是:滤波效果好,几乎没有直流损耗。其缺点是低频时电感体积大,成本高。它适合于负载电流大,纹波系数小的场合,特别是高频工作时,扼流圈的体积很小,具有较高的使用价值。常用的几种滤波电路性能比较如表4,11所示。
