试联合测试A/D及D从转换器的功能HZCNHDRXDIP2041G

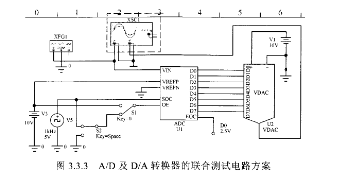

   解 如图3.3.3所示,模数转换器ADC的参考电压VREFP为10V,函数发生器输出正弦波送到ADC的VIN端,ADC的sOC接1kHz、5V方波,SOC=1时启动A/D转换;转换结束EOC输出高电平;输出使能端oE是一个输入端,通过开关S1及s2可以选择不同的使能方式,当

oE苟V(或10V)时,8位输出端D[7.0]为转换后数据,当oE=0V时,输出为全0,即D[7,。0]=00000000。

   再把模数转换器ADC的输出连到数模转换器VDAC的输入,由VDAC再把8位数字信号转换为等值的模拟电压。

   画好电路后,启动仿真开关,双击示波器图标,打开示波器观察波形,分析如下。

   图3.3.4所示为图3.33电路的SOC=oE=1kHz方波,输入正弦(50Hz、幅值o脉et=5V)、DAC后的柱状输出波,柱状输出波的包络为正弦波。

   图335所示为sOC=1kHz方波,oE=10V时的输入正弦波和DAC后的输出波。察输出波形,示波器的B路的输出设置了乇DIV(格)的偏移量,如果不设置偏移量,显示是重合的。
