主菜单Reports含有材料表报告、原理图统计报告(可打印、可存为.TXT)等6个子菜单。(10l主菜单0ptions有7个子菜单,包含的内容有:设置个人喜好选项、HZCNHDR1DIP2100G全局保密限制等。

   例如,设置个人喜好的字形和字体;设置图纸栅格边界标题显示否、图纸大小、尺寸单位、图纸方向、设计图显示的百分比等;设置是否显示图中节点号、图纸背景色等;设计文件自动备份(Auto-backup)时间间隔的设定、设计文件存盘的默认路径设置、数字电路仿真设置等;电路连线宽度、连线自动方式设定等;Rule Check的颜色矩阵设定,取默认设定;设定放置元件的模式,单次或连续放置;设定元件符号的外形标准,可取ANsI Y32.2或IEC60617标准(或DIN标准),两个标准的电阻、电源符号有所不同,如表3.2.1所示。此外,TTL器件的符号也不同,读者可以自行调出γ290予以验证。

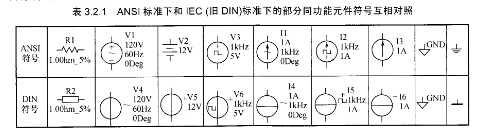

   表321 ANSI标准下和lEC(丨日DIN)标准下的部分同功能元件符号互相对

   主菜单Windows下的子菜单按窗口排列,如:多个设计文件按照阶梯状重叠排列、按照上下横排瓦状排列等,共10个子菜单。

   主菜单HeIp含有帮助及版本信息等8个子菜单。其中,Getting sta⒒cd是使用入门书、Find examplcs是电路设计的范例,打开范例可以学习软件的使用方法。
