   数字集成电路的产品主要有TTL系列和CMOS系列。

   TTL系列:TTL系列是由双极型晶体管构成、能实现各种逻辑功能的一种数字集成电路。按照工作速度和功耗可分为标准、高速、超高速(或肖特基)、低功耗超高速(或称低功耗肖特基)、低功耗5个系列,如表271所示。

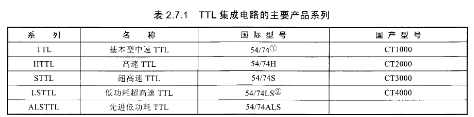

   表271 TTL集成电路的主要产品系列

   注:①“54”和“⒎”表示温度范围, “54”为:-55~丬25℃, “74”为:0~+70℃;②Ls指低功耗、超高速系列。

   CMOs系列:CMOs系列是目前数字集成电路的主流产品,比较典型的应用有CC们00系列和HCMOS系列。

   CC400O系列:CC翎00系列CMOs数字集成电路的工作电压为3~18V,能和TTL电路公用电源,也便于连接。电路的外部引线和对应序号与国外产品一致。它是当前发展最快、应用最普遍的CMOs器件。

    高速CMOs电路(HCMOs)系列:CMOs电路因寄生电容的影响,限制了工作速度。HCMOs电路采用特殊加工工艺,使栅源电容和栅漏电容极小,大大提高了工作速度,其工作速度可以和TTL低功耗超高速门电路lLSTTL)相媲美。电路的外部引线排列和逻辑功能均与对应的LSTTL相同,因此一个LsTTL系统可以全部用HCMOs电路替代,如果部分电路用HCMOs电路替代,必须注意电平匹配问题。
