门极关断晶闸管的质量判别:门极关断晶闸管触发能力判别方法与普通晶间管基本相同。 MD2100F-A即用万用表R×1挡,红表笔接K极,黑表笔接A极,测得电阻值为无穷大。再将G,A短路,相当于给G极加上正向触发电压,晶闸管被触发导通,其A,K极间电阻值由无穷大变为低阻状态。断开G极后,晶间管仍维持低阻导通状态,说明其触发能力正常。再在G,A之间加上反向触发信号,若A,K极间电阻值由低阻变为无穷大,则说明晶间管的关断能力正常。

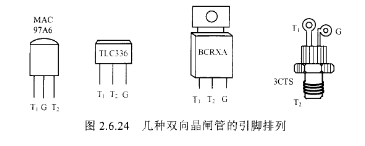

   ③双向晶闸管的质量判别:常见的几种双向晶闸管引脚排列图如图26.24所示。

   用万用表R×1或R×10挡测量双向晶间管Tl与T,极之间、T2与G极之间的正、反向电阻,在正常时均应为无穷大;若测得电阻值均很小,贝刂说明晶闸管电极间已击穿或漏电短路。测量Tl与G极之间的正、反向电阻,在正常时均应为几十欧姆,若均为无穷大,则说明该晶闸管已开路损坏。在测量工作电流为8A以下的小功率双向晶闸管触发能力时,可用万用表R×1挡直接测量。黑表笔接△极,红表笔接T1极,然后用导线短接一下G,△极,相当于给G极加上正向触发电压, 此时电阻值应由无穷大变为十几欧姆。再将红表笔接△极,黑表笔接T1极,用导线短接一下G,Tl极,相当于给G极加上正向触

发电压,此时电阻值也应由无穷大变为十几欧姆。再断开G(连接

Tl,△的表笔不动,只将G极的触发电压断掉),若表针示值仍保持低阻不变,则表明晶闸管的触发特性正常。在测量工作电流为

8A以上的中、大功率双向晶闸管触发能力时,可在万用表的某一表笔上串联1~3节1.5V电池,再用R×1挡按上述方法测量。
