1.变频调速系统的构成 A6260KLJTR-T

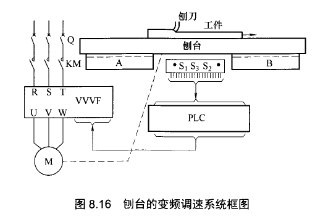

   刨台的拖动系统采用变频调速后,主拖动系统只需要一台异步电动机就可以了,与直流电动机调速系统相比,新系统结构变得简单多了,如图8.16所示。由专用接近开关得到的信号,接至PLC的输入端,PLC的输出端控制变频器,以调整刨台在各时间段的转速,可见,控制电路也比较简单明了。

   2.采用变频调速的主要优点

   (1)减小了静差度。由于采用了有反馈的矢量控制,电动机调速后的力学性能很“硬”,静差度可小于3%。

   (2)具有转矩限制功能。下垂特性是指在电动机严重过载时,能自动地将电流限制在一定范围内,即使堵转也能将电流限制住。新系列的变频器都具有“转矩限制”功能,十分方便。

   (3)对“爬行”距离容易控制。各种变频器在采用反馈矢量控制的情况下,一般都具有“零速转矩”,即使工作频率为0Hz,也有足够大的转矩,使负载的转速为0r/min,从而可以有效地控制刨台的爬行距离,使刨台不越位。

  (4)节能效果可观。拖动系统的简化,使附加损失大为减少。采用变频调速后,电动机的有效转矩线十分贴近负载的机械特性,进一步提高了电动机的效率,其节能效果是十分可观的。
