多电平高压变频器。

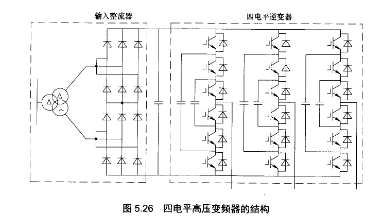

   采用多电平结构的高压变频器有法国AIsToM公司的AIsPA VDM600O系列,图5.26所示为四电平高压变频器的结构。

   该系统采用模块结构,有效地RC4580IPWRG4保证了功率元件的串联连接,它不是元器件简单的串联,而是结构上的串联,这就保证了电压的安全和自然匹配。其特点如下。

   (1)整体单元装置采用串、并联拓扑结构以满足不同的电压等级伸口3.3kv、6.6kV和10kV)的需要。

   (2)系统普遍采用直流母线方案,以实现多台高压变频器之间能相互交换。

   (3)没有传统结构中各级功率器件上的众多分压分流装置,从而消除了系统可靠性低的因素。

   (4)输出波形非常接近于正弦波,适用于普通感应电动机和同步电动机调速,而无需降低容量,没有deJ/d矽对电动机绝缘的影响,电动机没有额外的温升。

   (5)AIsPA vDM60O0系列可根据电网对谐波的不同要求,采用12脉冲、18脉冲的二极管整流或晶闸管整流;将电能反馈回电网时,可用晶闸管整流桥;要控制电网的谐波功率因数及实现四象限运行时,可选择有源前端。
