功率器件串联二电平电流型高压变频器。

  这类变频器多为电流源型变频器,采用大电感作为中间直流滤波环节。整流RC4558P电路一般采用晶闸管作为功率元件,根据电源电压的不同,每个桥臂需由晶闸管串联,而逆变器则采用晶闸管或GTo等功率元件串联。图5.⒛是此类变频器的结构示意图。

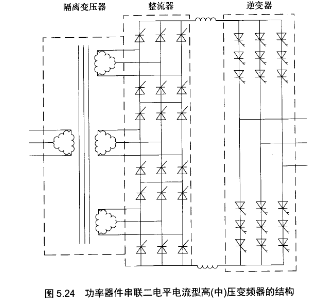

    图5,24 功率器件串联二电平电流型高(中)压变频器的结构

  公司生产的中(高)压变频器Bullctin1557系列,其电路结构为“交―直一采用功率器件GTo串联的两电平逆变器,采用无速度传感器直接矢量控制,电动机转矩可快速变化而不影响磁通,综合了脉宽调制和电流源结构的优点,其运行效果近似直流传动装置。
