直接转矩控制的实际结构
发布时间:2018/1/8 21:33:11 访问次数:572

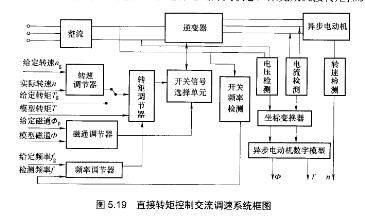

直接转矩控制交流调速系统的框图如图5.19所示,电动机的定子电流、母线电压由电压、 OPA369AIDCKR电流检测单元测出后,经坐标变换器变换到模型所用的莎日坐标系下,计算出模型磁通和转矩。再与转速信号刀一起,作为电动机模型的参数,与给定的磁通、转速、转矩值等输入量比较后,送入各自的调节器,经过两点式调节,输出相应的磁通和转矩开关量。这个量作为开关信号选择单元的输入,以选择适当开关状态,来完成直接转矩控制。
直接转矩控制交流调速系统的框图如图5.19所示,电动机的定子电流、母线电压由电压、 OPA369AIDCKR电流检测单元测出后,经坐标变换器变换到模型所用的莎日坐标系下,计算出模型磁通和转矩。再与转速信号刀一起,作为电动机模型的参数,与给定的磁通、转速、转矩值等输入量比较后,送入各自的调节器,经过两点式调节,输出相应的磁通和转矩开关量。这个量作为开关信号选择单元的输入,以选择适当开关状态,来完成直接转矩控制。
