焊接结束后,为保证产品质量,要对焊点进行检查。由于焊接检查与其他生产工序不同,M25P64-VME6G没有一种机械化、自动化的检查测量方法,因此主要通过目视检查、手触检查和通电检查来发现问题。

  (1)目视检查是指从外观上检查焊接质量是否合格,也就是从外观上评价焊点有什么缺陷。

  (2)手触检查主要是指手触摸、摇动元器件时,焊点有无松动、不牢、脱落的现象;或用镊子夹住元器仵引线轻轻拉动时,有无松动现象。

  (3)通电检查必须是在外观及连线检查无误后才可进行的工作,也是检验电路性能的关键步骤。通电检查可以发现许多微小的缺陷,如用目测观察不到的电路桥接、虚焊等。表5-3-1所示为通电检查时可能出现的故障与焊接缺陷的关系。

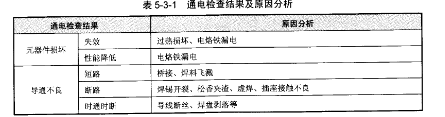

  表⒌⒊1 通电检查结果及原因分析
